Výložníky HONOR ST ( standard )
Povrchová úprava: žárový zinek

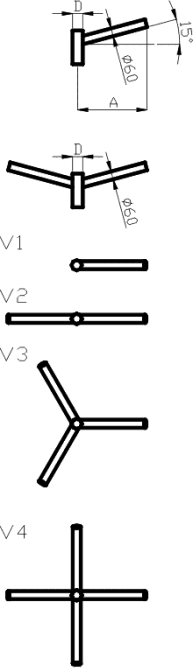

Výložníky jsou vyráběny pro průměr dříku: D = 60, D = 76,
D = 89 D = 114 (mm) s průměrěm ramene: d = 60mm,
d = 76 mm.
Příklad označení v objednávce: HONOR V4ST 20 D114 - d60
Pozn.: (Místo průměru je možno uvést přímo typ svítidla)
| Typ |
Orientační
hmotnost (kg) |
| HONOR V1ST05-D60-76 - d.. |
4 |
| HONOR V1ST05-D89 - d.. |
5 |
| HONOR V1ST05-D114 - d.. |
6 |
| HONOR V2ST05-D60-76 - d.. |
6 |
| HONOR V2ST05-D89 - d.. |
7 |
| HONOR V2ST05-D114 - d.. |
9 |
| HONOR V3ST05-D60-76 - d.. |
8 |
| HONOR V3ST05-D89 - d.. |
9 |
| HONOR V3ST05-D114 - d.. |
11 |
| HONOR V4ST05-D60-76 - d.. |
10 |
| HONOR V4ST05-89 - d.. |
11 |
| HONOR V4ST05-D114 - d.. |
13 |
| HONOR V1ST08-D60-76 - d.. |
5 |
| HONOR V1ST08-D89 - d.. |
6 |
| HONOR V1ST08-D114 - d.. |
8 |
| HONOR V2ST08-D60-76 - d.. |
9 |
| HONOR V2ST08-D89 - d.. |
10 |
| HONOR V2ST08-D114 - d.. |
11 |
| HONOR V3ST08-D60-76 - d.. |
12 |
| HONOR V3ST08-D89 - d.. |
13 |
| HONOR V3ST08-D114 - d.. |
14 |
| HONOR V4ST08-D60-89 - d.. |
17 |
| HONOR V4ST08-D114 - d.. |
18 |
| HONOR V1ST10-D60-89 - d.. |
7 |
| HONOR V1ST10-D114 - d.. |
9 |
| V2ST10-D60-76 - d.. |
10 |
| V2ST10-D89 - d.. |
11 |
| V2ST10-D114 - d.. |
13 |
| V3ST10-D60-89 - d.. |
16,1 |
| V3ST10-D114 - d.. |
17 |
| V4ST10-D60-114 - d.. |
21,7 |
| V1ST15-D60-89 - d.. |
9 |
| V1ST15-D114 - d.. |
11,1 |
| V2ST15-D60-89 - d.. |
16 |
| V2ST15-D114 - d.. |
17,5 |
| V3ST15-D60-114 - d.. |
23 |
| V4ST15-D60-114 - d.. |
30 |
| V1ST20-D60-114 - d.. |
13 |
| V2ST20-D60-114 - d.. |
21 |
| V3ST20-D60-114 - d.. |
30 |
| V4ST20-D60-114 - d.. |
38 |
|
 |
Tolerance rozměrů vyhrazena
Poznámka:
na přání lze provést úpravu výložníků
