Přírubový stožár třístupňový,
výška stožáru nad úrovní země od 6 m do 8 m. |
Dvířka: zapuštěná uzamykání energošroubem
Povrchová úprava: oboustranné žárové zinkování
dle DIN EN ISO 1461
Výrobek: splňuje požadavky normy ČSN EN ISO 3834
Řízení výroby: podle evropských norem ISO 9001:2001
Zkoušení: dle souboru norem ČSN EN 40
Příruby: 300 x 300 mm, rozteč šroubů 240 x 240 mm,
průměr upevňovacích otvorů 26 mm.
Typ roštu ZR3 viz katalogový list "příslušenství".

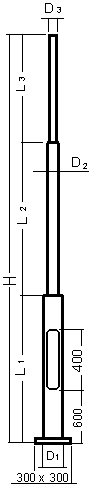

Typ
|
H
(m) |
L1
(m) |
L2
(m) |
L3
(m) |
D1
(mm) |
D2
(mm) |
D3
(mm) |
Orientační
hmotnost
(kg) |
| HONOR SP 60/60/2* |
6,0 |
1,5 |
2 |
2,5 |
133 |
89 |
60 |
51 |
| HONOR SP 60/76/2* |
6,0 |
1,5 |
2 |
2,5 |
133 |
89 |
76 |
54 |
| HONOR SP 65/60 |
6,5 |
1,5 |
2 |
3,0 |
133 |
89 |
60 |
74 |
| HONOR SP 65/76 |
6,5 |
1,5 |
2 |
3,0 |
133 |
89 |
76 |
81 |
| HONOR SP 70/60 |
7,0 |
1,5 |
2 |
3,5 |
133 |
89 |
60 |
79 |
| HONOR SP 70/76 |
7,0 |
1,5 |
2 |
3,5 |
133 |
89 |
76 |
84 |
| HONOR SP 75/60 |
7,5 |
1,5 |
3 |
3,0 |
133 |
89 |
60 |
84 |
| HONOR SP 75/76 |
7,5 |
1,5 |
3 |
3,0 |
133 |
89 |
76 |
87 |
| HONOR SP 80/60 |
8,0 |
1,5 |
3 |
3,5 |
133 |
89 |
60 |
86 |
| HONOR SP 80/76 |
8,0 |
1,5 |
3 |
3,5 |
133 |
89 |
76 |
90 |
Tolerance rozměrů vyhrazena
*Tento typ stožáru se vyrábí také jako dvoustupňový pro menší vrcholový tah.
Příklad značení:
HONOR SP 80/76 |
HONOR SP - stožár přírubový
80 - výška dříku 8 m nad zemí
76 - horní průměr dříku stožáru (mm) |
Poznámka:
Na přání lze provést úpravu stožárů
(různé délky sekvencí stožárů, jiné umístění dvířek, atd.).
|
 |
Katalogový list ke stažení v PDF
