Venkovní svítidla řady HONOR JERMAD - Kužel
Katalogy ke stažení v PDF

POPIS SVÍTIDEL:

Materiál:
Těleso je hliníkový odlitek se závitem pro zasklení. Dodává se
v provedení Dekora (označení D) nebo norma (označení N)


Povrchová úprava:
komaxit v odstínech RAL

Zasklení:
U svítidel řady Kužel je zasklení tvořeno dvěma částmi - difuzorem a stínidlem, které jsou vyrobeny z polyetylénu s vysokou odolností proti nárazům a vnějším vlivům (zvláště UV záření) a jsou plně recyklovatelné. Výměnu zdroje lze provádět bez použití nářadí, zasklení je spojeno s tělesem závitovým spojem.

Difuzor
je uzavřený profil, který zajišťuje vysoký stupeň krytí, je vyráběn v opálovém provedení.

Stínítko
se vyrábí ve tvaru polokoule (označení S01) nebo komolého kuželu (označení S02) se širokým nebo úzkým lemem (označení u).


Krytí:
IP 65 zaručuje dokonalou vnitřní čistotu svítidla nutnou pro úsporný provoz. Díky tomu není nutné provádět vnitřní údržbu svítidla.
nutnou pro úsporný provoz. Po dobu 15 let není
nutné provádět vnitřní údržbu svítidla

Elektrovýzbroj:
- vysokotlaká sodíková výbojka - HPS 50 - 100 W / E27, E40
- vysokotlaká rtuťová výbojka - MV 80 - 125W / E27
- kompaktní zářivka - CF 23W / E27
- metalhalidová výbojka - MH 50-100W / E27
- žárovka max. 150W / E27

Montážní dispozice:
Obě varianty svítidel je možno montovat na výložník nebo na dřík stožáru o ø 60 mm.

Doporučené použití:
Dekorativní osvětlení ulic, parků, parkovišť, pěších zón, apod.

Světelně - technický návrh:
součástí dodávky je návrh rozmístění svítidel podle požadované kvality osvětlení.

KU 250/S01/D                KU 250/S01/N


KU 250/S01u/D               KU 250/S01u/N


KU 250/S02/D                KU 250/S02u/N

KU 250/S02u/D               KU 250/S02u/N

Venkovní svítidla řady HONOR JERMAD - Kužel

načrt KU 250 S01/D
Náčrt  KU 250 S01u/N
Variaty Označení Rozměry Hmotnost (kg)
Zasklení Těleso
Stínítko
A B C
Kužel
KU 250
Dekora
Polokoule S01
 KU 250/S01/D
680 630 250 7,1
Dekora
Polokoule s úzkým lemem S01u
 KU 250/S01u/D
680 550 250 6,7
Norma
Polokoule S01
 KU 250/S01/N
645 630 250 6,0
Norma
Polokoule s úzkým lemem S01u
 KU 250/S01u/N
645 550 250 5,5

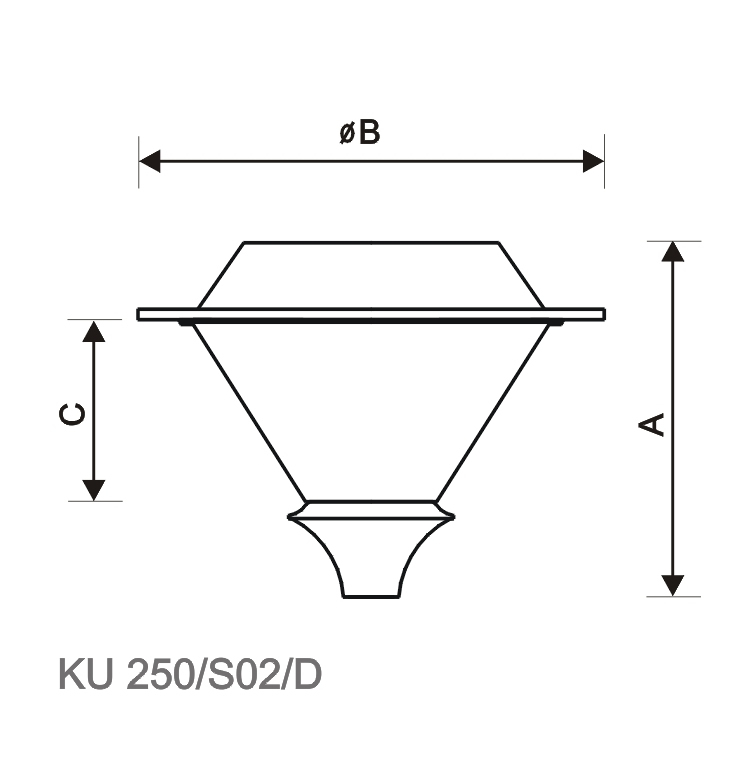

Náčrt KU 250/S02/D Náčrt KU 250/S01u/N
Varianty Označení Rozměry Hmotnost (kg)
Zasklení Těleso
Stínítko
A B C
Kužel
KU 250
Dekora
Komolý kužel S02
 KU 250/S02/D 510 630 250 6,9
Dekora
Komolý kužel s úzkým lemem S02u
 KU 250/S02u/D 510 550 250 6,5
Norma
Komolý kužel S02
 KU 250/S02/N 475 630 250 5,7
Norma
Komolý kužel s úzkým lemem S02u
 KU 250/S02u/N 475 550 250 5,3
